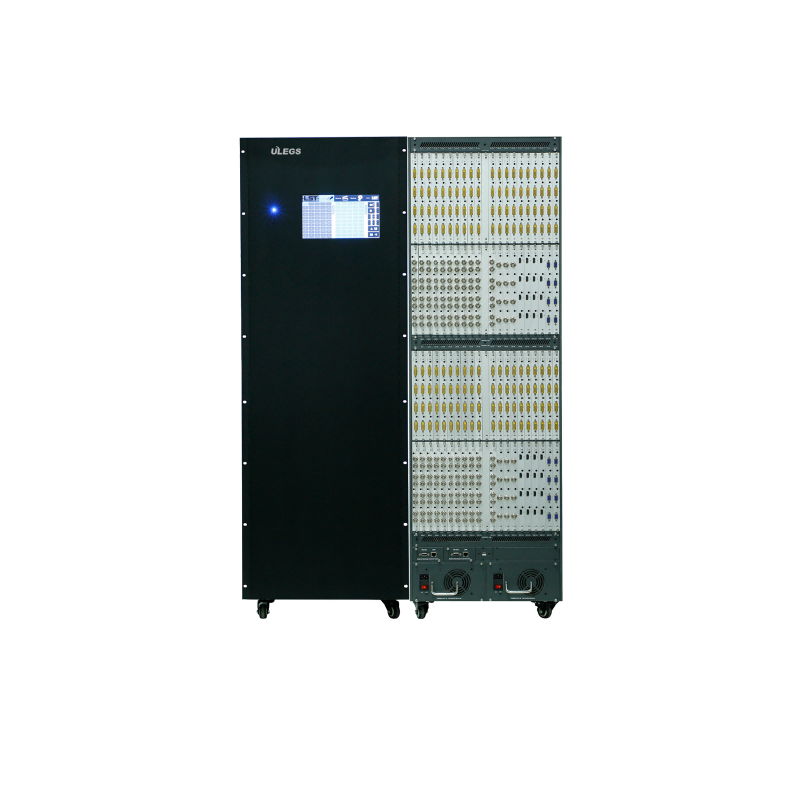

UL-MiX160-UHD 高清混合矩阵

UL-MiX160-UHD 高清混合矩阵

MIX 系列设备为集成集中控制、视频信号切换、画面分割、IP编解码为一体的信号处理设备。采用高性能的硬件设计,完美支持各类高清晰数字/模拟信号切换处理,并支持双 向 RS-232、双向 IR 信号分配切换功能。为 各行业的多种视频及控制信号分配切换处理提供一 站式 解决方案,可广泛应用于广播电视工程、多媒体会 议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

技术规格


类别

机箱规格

UL-MIX8-UHD

UL-MIX16-UHD

UL-MIX36-UHD

UL-MIX80-HD

UL-MIX160-HD

机箱参数

机箱规模

2U

4U

7U

13U

26U

电源

AC100~240V,50/60Hz

工作温度

0-50℃

工作湿度

10%-90%无冷凝

通信控制&

功能扩展

主控板

网络控制:1个10/100M网口  串口控制:1个DB9接口(RS232)、1个RJ45接口(RS485)

中控控制:1个RJ45接口(同时支持RS232和RS485环出)

字符叠加

支持设置在输出端口上字符显示的开关,以及显示字符的背景色,透明度,字符颜色等信息;

可以任意编辑显示内容、字体、颜色等参数;


简易拼接

基于FPGA技术,任意输出通道间画面延迟低于0.1毫秒,画面不会撕裂

可实现在8x8~144x144矩阵允许范围内的任意拼接模式

常规
输出端口

HDMI输出

HDMI Type A接口(母头),支持HDMI1.3 和数字信号保护协议 HDCP,最大支持分辨率1920*1080@60Hz;

DVI-D输出

DVI-D接口(母头),最大支持分辨率1920*1080@60Hz;

DVI-I输出

DVI-I接口(母头)兼容CVBSVGA,YPbPr最大支持分辨率1920*1080@60Hz;

HDbaseT输出

RJ45接口(母头),最大支持分辨率1920*1080@60Hz;

SDI 输出端口

BNC接口(母头),最大支持分辨率1920*1080@60Hz;

光纤输出

LC接口,最大支持分辨率1920*1080@60Hz;

常规
输入端口

HDMI输入

HDMI1.3数字接口,支持HDCP,最大支持分辨率3840*2160@60Hz;

DVI输入

DVI-D数字接口,最大支持分辨率1920*1080@60Hz;

VGA输入

DB-15M模拟接口,最大支持分辨率1920*1080@60Hz;

DVI-I输入

DVI-I接口(母头)兼容CVBSVGA,YPbPr最大支持分辨率1920*1080@60Hz;

光纤输入

LC接口,最大支持分辨率1920*1080@60Hz;

HDbaseT输入

RJ45接口(母头),最大支持分辨率1920*1080@60Hz;

SDI输入

BNC接口(母头),分辨率支持720i,720P,1080i,1080p
